開關二極管最重要的特點是在高頻條件下的性能。在高頻下，二極管的勢壘電容表現出極低的阻抗，并與二極管并聯。當勢壘電容器的電容達到一定水平時，二極管的開關性能將受到嚴重影響。在極端條件下，二極管會短路，高頻電流不會通過二極管，而是直接繞過勢壘電容器，二極管就會失效。然而，開關二極管的勢壘電容通常很小，這相當于阻斷了勢壘電容電路，并在高頻條件下實現了保持良好的單向導電性的效果。

　　開關二極管電路分析

　　與普通二極管一樣，開關二極管也是PN結結構。不同之處在于，要求這種二極管的開關特性更好。

　　當正向電壓施加到開關二極管時，二極管處于導通狀態，這相當于開關的導通狀態;當反向電壓施加到開關二極管時，二極管處于關斷狀態，這相當于開關的關斷狀態。二極管的通斷狀態完成了通斷功能。

　　開關二極管利用了這一特性。通過制造工藝，開關特性更好，即開關速度更快，PN結的結電容更小，導通時的內阻更小，閉合時的電阻更大。

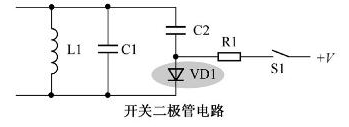

　　在電路中，VD1是一個開關二極管，它作為開關來接通和斷開電容器C2。

　　二極管開關電路的分析思路如下：

　　1.根據二極管的導通和關斷特性，當需要C2訪問電路時，讓VD1導通，當不需要C2訪問該電路時，使VD1關斷。二極管的這種操作模式被稱為開關模式，該電路被稱為二極管開關電路。

　　2.電路中的開關S1用于控制工作電壓+V是否連接到電路。根據S1開關電路，更容易確認二極管VD1在開關狀態下工作，因為S1的接通和斷開控制二極管的接通和關斷。

　　3.在電路中，C2和VD1串聯連接。根據串聯電路的特性，C2和VD1要么連接到電路，要么同時斷開。如果只需要C2與C1并聯，則C2可以直接與C1并聯。然而，二極管VD1串聯連接，表明VD1控制C2的連接和斷開。

　　4.二極管的導通和截止應由電壓控制。電路中VD1的正極通過電阻器R1和開關S1連接到直流電壓+V端子。該電壓是二極管的控制電壓。
