肖特基二極管是一種重要的電子元件。因?yàn)樗诒Ｗo(hù)電路方面起著重要作用，重要到不可或缺。我們都知道，在選擇肖特基二極管時，主要要看它的正向?qū)▔航?、反向耐壓、反向漏電流等?/span>

　　然而，我們很少知道在不同電流、反向電壓和環境溫度下它們之間的關系。在電路設計中了解這些關系對于選擇合適的肖特基二極管非常重要，尤其是在功率電路中。了解它的特性使我們更容易使用它。下面的文章將帶您探索肖特基二極管的神秘特性。

　　1、 肖特基二極管漏電流與環境溫度的關系

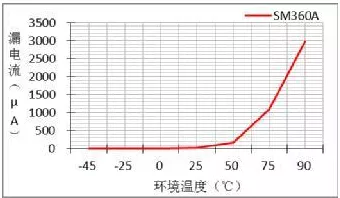

　　事實上，對肖特基二極管漏電流影響最大的因素是環境溫度，這是在額定反向電壓下測量的關系曲線?？梢钥闯?，溫度越高，漏電流越大。

　　此時的漏電流是導致肖特基二極管外殼在額定電流下達到125℃的兩個主要因素之一。只有降低反向電壓和正向?qū)娏?，才能降低肖特基二極管的工作溫度。

　　2、 正向?qū)▔航蹬c導通電流的關系

　　當在肖特基二極管的兩端施加正向偏置電壓時，內部電場區域變窄，大的正向擴散電流可以通過PN結。

　　只有當正向電壓達到一定值(這個值被稱為“門檻電壓”，鍺管大約為0.2V，硅管大約為0.6V)，肖特基二極管才能真正導通。

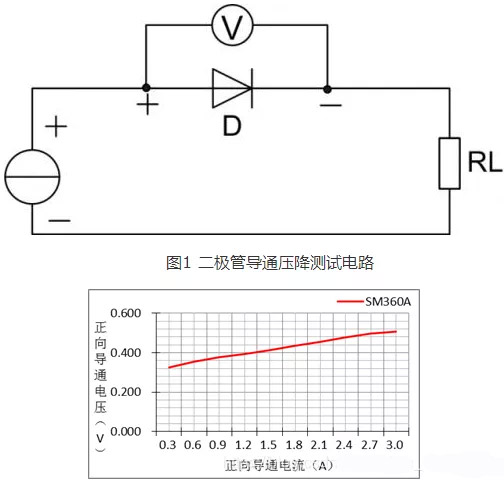

　　但是肖特基二極管的導通壓降是恒定的嗎?它和正向擴散電流之間的關系是什么?在室溫下，通過下圖中的測試電路測試SM360A肖特基二極管的導通電流和導通壓降之間的關系，可以得到所示的曲線關系：正向?qū)▔航蹬c導通電流成正比，其浮動壓差為0.2V。

　　雖然從輕負載通電電流到額定通電電流的電壓差僅為0.2V，但對于功率肖特基二極管而言，它不僅影響效率，還影響肖特基二極管的溫升。因此，如果價格條件允許，盡量選擇導通壓降小、額定工作電流為實際電流兩倍的肖特基二極管。

　　3、 肖特基二極管漏電流與反向電壓的關系

　　當在肖特基二極管兩端施加反向電壓時，其內部電場面積變寬，通過PN結的漂移電流變小，形成我們所說的漏電流。

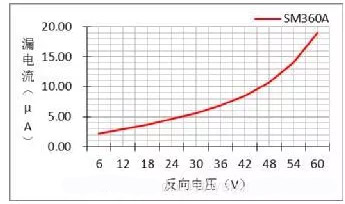

　　漏電流也是評估肖特基二極管性能的重要參數。肖特基二極管的大漏電流不僅增加了其自身的溫度，還影響了其功率電路的效率。不同反向電壓下的漏電流不同。其關系如下：反向電壓越大，漏電流越大，肖特基二極管在常溫下的漏電流可以忽略不計。

　　4、 正向傳導壓降與環境溫度的關系

　　在我們的產品開發過程中，高低溫環境對電子元器件的影響是產品穩定運行的最大障礙。

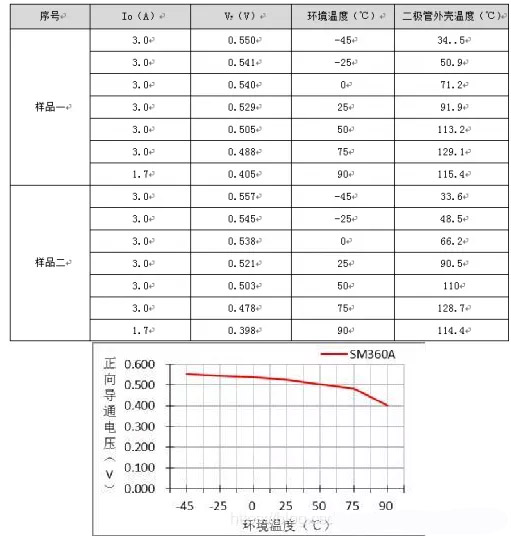

　　環境溫度對大多數電子元件的影響無疑是巨大的，肖特基二極管也不例外。通過SM360A在高低溫環境下的測量數據表的關系曲線，我們可以知道肖特基二極管的傳導壓降與環境溫度成反比。

　　盡管在-45℃的環境溫度下，傳導壓降最大，但它不會影響肖特基二極管的穩定性，但當環境溫度為75℃時，外殼溫度已超過數據手冊中給出的125℃，因此二極管必須在75℃時減額。這就是為什么開關電源需要在某個高溫點降額的原因之一。
