限壓元件類有壓敏電阻、TVS管(瞬態抑制二極管)等。它們和穩壓二極管一樣都具有限壓特性。當外加電壓小于其導通電壓時，它具有很大的內阻，漏電流很小;當外加電壓大于其導通電壓時，其內阻急劇減小，可以流過很大的電流，而其兩端的電壓卻只有少量的上升。它們的導通電壓都有從低壓到高壓的系列值，便于在各種不同電壓的電路中使用。另外，兩者的電容都較大(TVS管也有低電容產品)，不適于在高頻電路中使用。

　　氧化鋅壓敏電阻器與TVS管都是ESD防護常用的器件，對提升整機的ESD性能有非常重要的作用。但是氧化鋅壓敏電阻器與TVS管的結構各有差異。

　　貼片壓敏電阻與TVS二極管的區別

　　1、結構

　　貼片壓敏電阻是主要以氧化鋅為基礎的陶瓷半導體產品。主要采用下圖所示的積層結構，通過積層張數、層間的調整，可以控制擊穿電壓、靜電容量。而TVS二極管是P型半導體和N型半導體結合而構成的，是硅基ESD防護器件。在二極管中，也有使用Au絲等的情況。

　2、I-V曲線

　　貼片壓敏電阻和TVS二極管的電阻值會隨施加電壓的變化而改變。貼片壓敏電阻可以進行雙向靜電保護。TVS二極管以前大多是有方向性的，但最近雙向的TVS二極管也增加了。但是，由于存在因方向性不同而不同的情況，所以需要注意。

　　3、對施加過電壓的反應速度

　　從盤型壓敏電阻等初期的壓敏電阻時的記憶中，壓敏電阻的反應速度慢，經常聽到這樣的話。但是，如下圖所示，貼片壓敏電阻和TVS二極管對施加過電壓的反應速度一樣。施加IEC61000-4-2 HBM +8kV后，在1ns以內達到峰值，400ns后施加在保護部件上的電壓值幾乎為0。

　4、靜電容量

　　壓敏電阻和TVS二極管的靜電容量幅度大不相同。由于貼片壓敏電阻采用積層結構，所以可以通過增加內部電極的層數，增加靜電容量。用EIA0805以下的尺寸進行比較時，如下圖所示，靜電容量的最大值有近100倍的差距。因此，在必須并聯放入MLCC的線路中，也有可以用單個貼片壓敏電阻應對的情況。

　　壓敏電阻能承受更大的浪涌電流，而且其體積越大所能承受的浪涌電流越大，最大可達幾十kA到上百kA;但壓敏電阻的漏電流較大，非線性特性較差(動態電阻較大)，大電流時限制電壓較高，且所能耐受的沖擊電流的大小隨沖擊次數的增加而減小(降額特性)，較易老化。

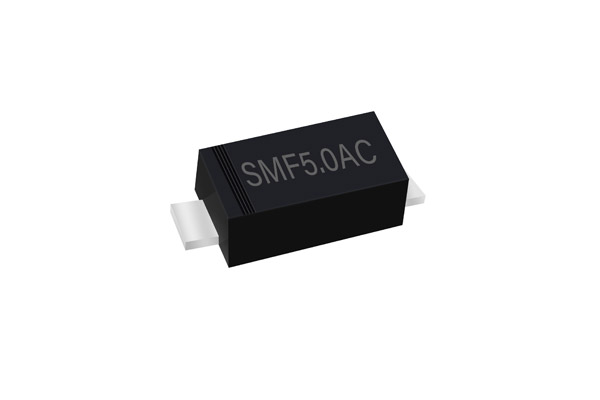

　　TVS管的非線性特性和穩壓管完全一樣，動態電阻較小，限制電壓較低，且不易老化，使用壽命長，但通流能力較小(10/1000μs波峰值電流在幾A至幾百A之間)。再有就是反應速度不同，TVS管的反應速度極快，為ps級，而壓敏電阻反應速度稍慢，為ns級。
