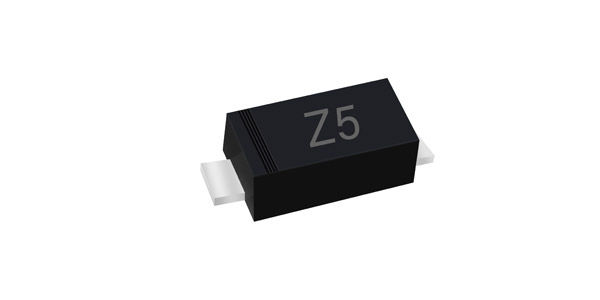

齊納二極管的作用是保持電壓穩定。當電源電壓波動，或者電路中各點的電壓由于其他原因發生變化時，齊納二極管可以保持負載兩端的電壓基本不變。齊納二極管可以保護電路中的電子元件，并通過在更高的電壓下串聯來防止它們被大電流擊穿。如果齊納二極管損壞，不能正常工作，將會給電路中的其它元器件帶來不同程度的影響。

　　為了確保電路的正常運行，保證齊納二極管正常運行至關重要，如何測試齊納二極管的好壞呢?

　　1、電壓測試--用萬用表測試齊納二極管的好壞

　　為了使該測試起作用，我們必須將電壓饋送到與電阻串聯的反向偏置的齊納二極管。電壓必須高于齊納二極管的額定電壓。

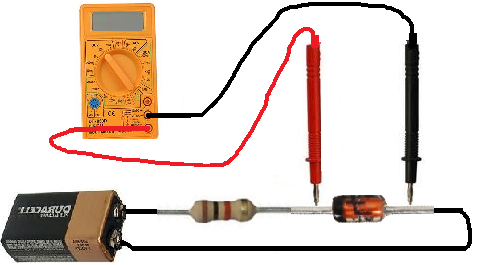

　　在下面的電路中，我們用9V電池為齊納二極管和1KΩ 電阻提供9V電壓。齊納二極管的額定電壓為 5.1V，遠低于所提供的 9 伏電壓。測量齊納二極管兩端的電壓時，必須測量接近其額定齊納電壓的電壓。

　　如果齊納二極管讀取的電壓接近其額定齊納電壓 VZ，那么它是好的。

　　判斷方法

　　開路二極管

　　如果二極管讀取的電壓高得多，或者接近于為其供電的電源電壓，則它是開路的，因此是有缺陷的。應該更換它。

　　短路二極管

　　如果二極管讀取的電壓遠低于其額定電壓，例如接近 0V，則說明它內部短路，因此存在缺陷，應予以更換。

　　2、電阻測試-用歐姆表測試齊納二極管的好壞

　　2.1、陽極-陰極二極管電阻測試

　　我們首先拿歐姆表，將正極探頭放在二極管的陽極(引線連接到齊納二極管的棕色部分)，將負極探頭放在二極管的陰極(引線連接在齊納二極管的一側)與黑色條帶)，二極管的電阻值應該適中，可能只有幾十萬歐姆。例如，你可能會讀取大約 450KΩ。

　　2.2、陰極-陽極二極管電阻測試

　　現在拿起歐姆表并切換探針，使萬用表的正極探針現在位于二極管的陰極上，而負極探針位于二極管的正極上?，F(xiàn)在在這個設置中，二極管的電阻值應該高得多，遠遠超過 1MΩ。例如，典型讀數可能為 2.3MΩ。萬用表甚至可以指示開路的“OL”，因?yàn)殡娮璺浅８摺?/span>

　　如果你在單向讀取齊納二極管上的引線電阻適中，而在另一側讀取引線高電阻，這表明齊納二極管是好的。齊納二極管應在正向偏置方向讀取相對較低的電阻，在反向偏置方向讀取非常高的電阻。

　　判斷方法

　　開路二極管

　　如果齊納二極管在兩個方向上都顯示為高電阻，則表明二極管已打開。二極管不應在正向偏置方向測量非常高的電阻。應更換電路中的二極管。

　　短路二極管

　　如果齊納二極管在兩個方向上都讀取到低電阻，則表明二極管已短路。二極管不應在反向偏置方向測量低電阻。應更換電路中的二極管。
